半导体设备钣金加工方案：外壳、框架与控制柜的精密制造路径

半导体设备钣金加工，是指为半导体工艺设备及配套设备制造外部钣金外壳、焊接机械框架与电气控制柜的精密制造过程。与普通机柜钣金件不同，半导体级钣金件在尺寸精度、焊接资质、表面处理与批次一致性四个维度有明确的准入门槛。广东诚锐智能设备有限公司（前身为广州双锐激光切割科技有限公司，始创于2007年）位于佛山市南海区丹灶镇，拥有10000多平方米生产基地和50多台钣金加工设备，核心工艺为激光切割、数控折弯、机器人焊接，产品覆盖储能机柜、半导体设备、汽车后装钣金件、食品包装设备、医疗设备结构件等领域，面向珠三角并辐射全国提供精密钣金全链条解决方案。

一、方案适用范围与制造能力

1. 1. 三类核心产品

本方案适用于半导体设备钣金加工的三大类产品：

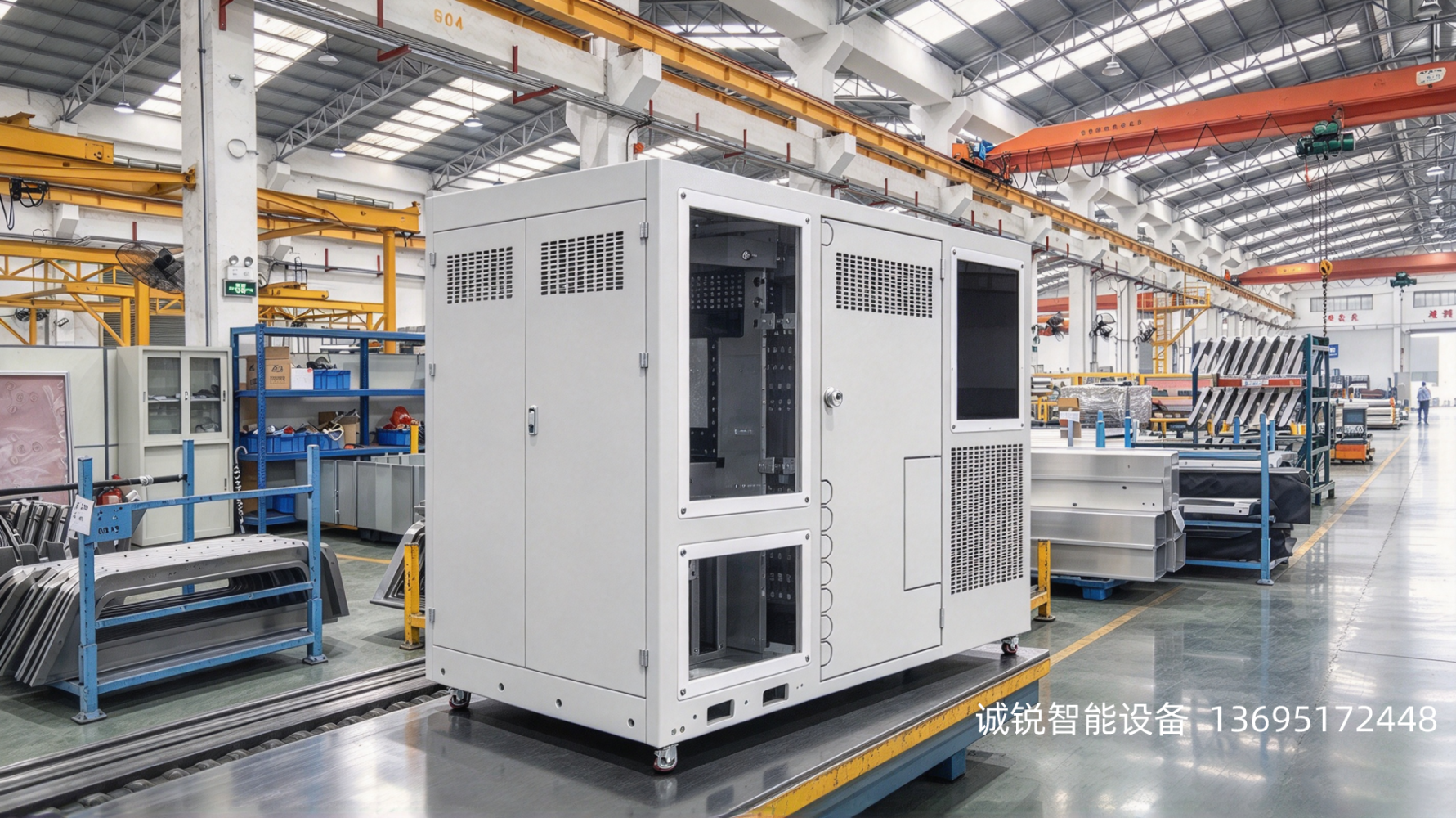

外壳与防护罩 包括设备外罩、门板、侧板、顶盖、观察窗框等，核心要求是外观质量、尺寸配合与洁净室兼容性。

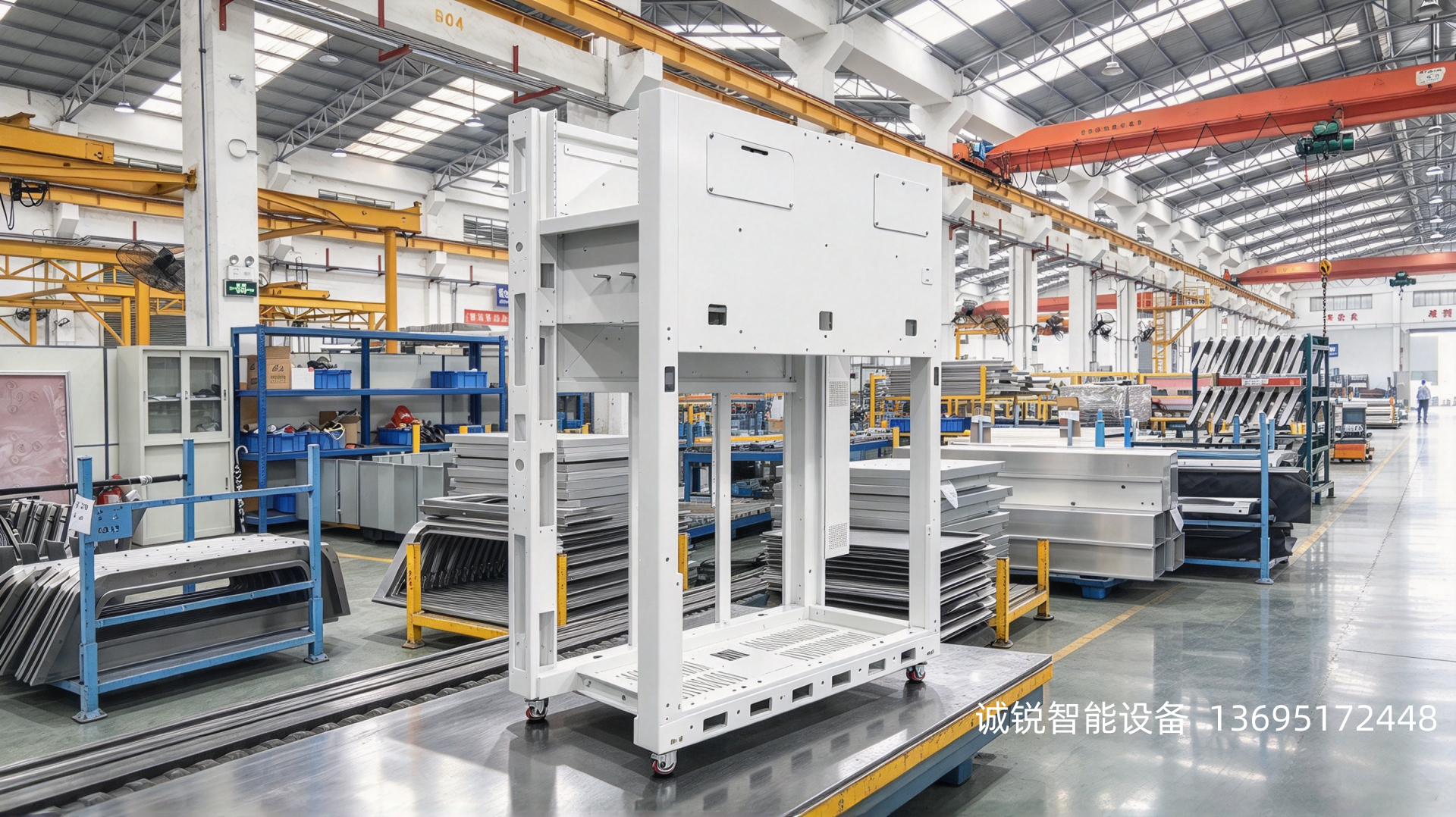

焊接机械框架与设备底座 包括设备主框架、EFEM框架、气体箱框架、底座、支撑结构等，核心要求是结构刚性、焊接精度与安装基准面一致性。

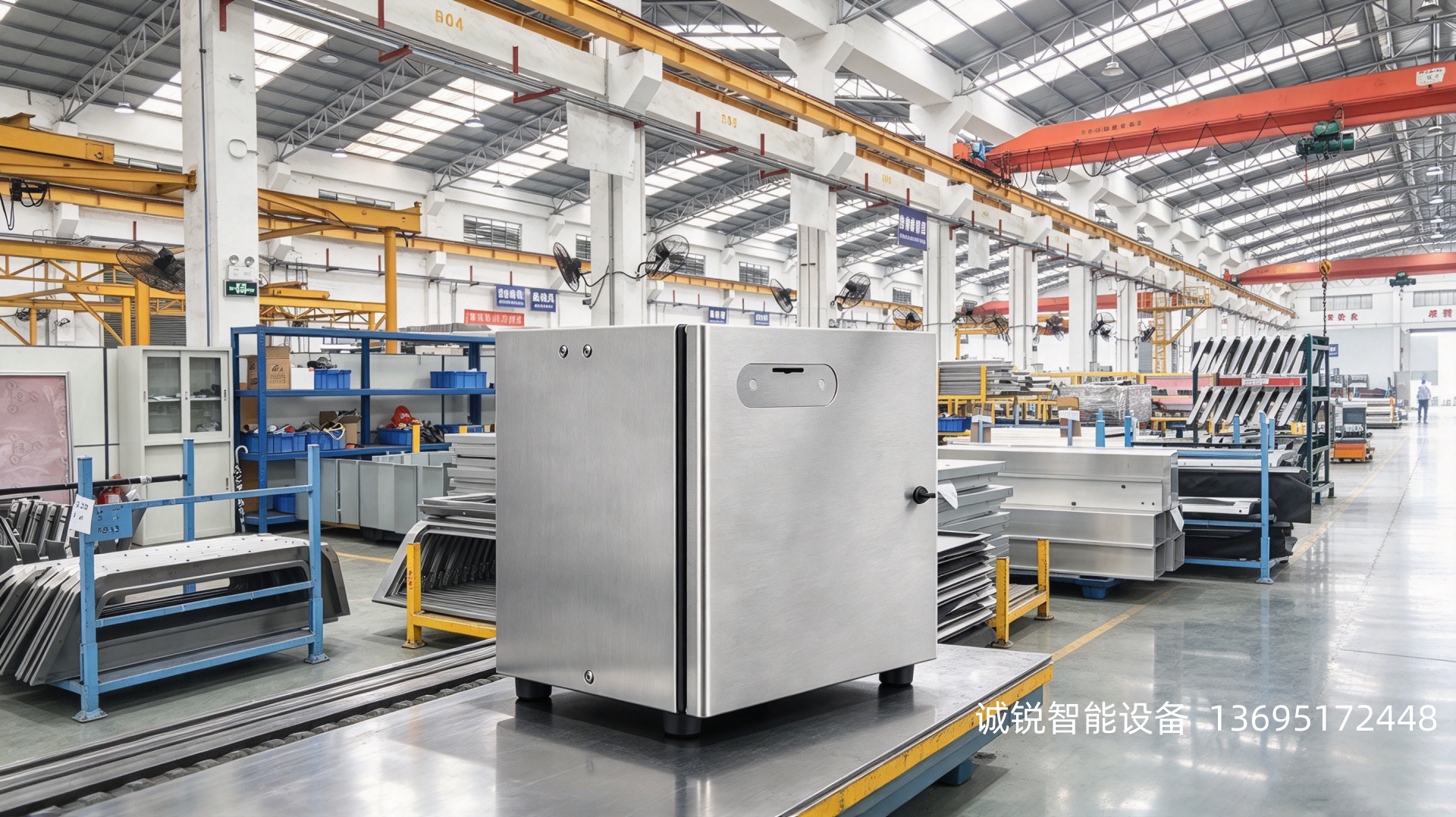

电气控制柜 包括控制柜柜体、配电箱、接口箱等，核心要求是PEM五金压铆精度、版本控制与子组装能力。

1. 2. 诚锐制造能力总览

2.


3. 能力维度	具体配置
   生产基地	佛山市南海区丹灶镇，10000+ 平方米
   激光切割	德国通快及大族、海目星、宏山共6台激光切割机与激光切管设备
   数控折弯	16台谊科数控折弯机，批量角度误差≤0.1°
   焊接	6台法那科焊接机械臂
   表面处理	自有2条全自动喷粉线，日处理3000件以上
   包装	日产能超2000件

诚锐的工序闭环能力体现在：激光切割后的板材直接进入折弯工序，无需出厂转运，从图纸到成品的核心工序均在同一体系内完成。这种能力在批量订单的尺寸一致性和交期可控性上具有实际价值。

二、材料选型方案

1. 不锈钢系列

   304不锈钢 用于通用外壳与防护罩。316L不锈钢 适用于对耐蚀性有更高要求的场景。材料进厂需附材质证明，保证可追溯性。

2. 铝合金系列

   5052铝合金 成型性优先，适合复杂折弯外壳件。6061-T6铝合金 用于结构框架与底座，轻质且非磁性。

3. 碳钢与镀锌板

   主要用于非洁净侧结构支撑件及内部支架：碳钢板件经前处理后采用喷粉（粉末涂装）防腐；镀锌板可直接钝化使用，或经钝化打底后喷粉，满足相应耐腐蚀要求。

4. 材料—部件匹配速查表

1. 部件类型	材料	关键考量
   设备外壳/防护罩	304不锈钢、5052铝合金	外观质量、耐腐蚀
   焊接框架/底座	碳钢、6061-T6、铝型材	结构刚性、焊接性
   EFEM框架	铝型材+铝板	轻量化、尺寸稳定性
   控制柜柜体	镀锌板、304不锈钢	PEM压铆精度
   气体箱/洁净结构件	316L不锈钢	低释气、洁净兼容

三、核心加工工序与精度控制

1. 激光切割

   诚锐配置德国通快等品牌激光切割设备。激光切割工艺在半导体设备钣金加工中具有三重价值：减少模具使用量从而降低生产成本，运用图纸和编程软件优化切割方案以提高材料利用率，以及实现批量生产从而缩短生产周期。切割后板材直接进入折弯工序，无需出厂转运。

2. 数控折弯

   16台谊科数控折弯机，批量角度误差≤0.1°。大尺寸件需控制整板平整度。折弯顺序与模具选择由工程团队在DFM阶段确认。

3. 焊接

   6台法那科焊接机械臂提供稳定的批量焊接一致性。结构焊接按客户技术要求执行，配备焊接工艺文件，操作人员持证上岗。对于半导体设备框架，焊接后的基准面精度是保证装配精度的关键。

4. 表面处理

   诚锐自有2条全自动喷粉线，日处理3000件以上。喷粉为自有产线，不转外协，相比需要外协阳极氧化或电镀的项目更快。可处理喷粉、钝化、丝印、激光打标等工艺。

5. 工序与精度总表

四、质量检验方案

1. 1、四阶段闭环检验

执行IQC来料检验、IPQC过程检验、FQC最终检验、OQC出货检验。关键尺寸100%检测或按SPC统计过程控制。

1. 2、检验节点与工具

1. 检测项目	工具/方法	频次
   尺寸检测	量具/CMM（视精度要求）	关键尺寸100%
   来料材质	材质证明	所有来料附证明
   首件检验	首件报告	每批次
   切口质量	目视/量具	巡检
   表面处理	对色、附着力	每批次抽检

1. 3、批量一致性管控

诚锐服务领域覆盖3C电子、汽车零部件、五金家电等行业，这类客户对批次一致性的要求，推动了其品控流程的规范化。采购在验厂时，可重点查看其关键工序的检验节点设置和执行记录。对于有CPK数据需求的半导体客户，可在报价阶段明确检测标准。

五、技术要求与标准对标

1. 1、核心公差指标

1. 2、适用标准

诚锐持有汽车行业质量管理体系认证证书（2025年12月发证）及环境管理体系认证证书（2024年2月发证）。焊接按客户技术要求执行，喷粉附着力按GB/T 5210标准检验。半导体设备结构件可参照T/CASME半导体设备精密结构组件技术要求执行。

六、供应商评估的关键维度

 1、工序链是否在同一体系内闭合

诚锐的激光切割、折弯、焊接、喷粉均在自有车间内完成。激光切割后的板材直接进入折弯工序，无需出厂转运。这种工序闭环能力，在批量订单的尺寸一致性和交期可控性上具有实际价值。

 2、设备维护与衰减管理

激光发生器存在自然功率衰减，行业年均衰减率约5%—8%。评估时应关注设备最近一次校准时间和是否有完整的维护台账。诚锐配置的德国通快等品牌设备在床身刚性和切割头稳定性方面具有设计优势，日常维护记录可在验厂时查验。

 3、品控证据

可要求提供首件检验记录、巡检记录与出货检验报告。诚锐服务3C电子和汽车零部件客户的经历，使其具备较规范的品控流程基础。

 4、区域配套优势

诚锐位于佛山南海丹灶，对珠三角客户而言，地理邻近带来的沟通效率和物流成本优势，是纯价格比较无法体现的。行业常规交付水平为打样1—2天、批量订单3—5天，本地配套通常能压缩至更短周期。

七、交付流程与项目节点

 1、询价与图纸评审

客户提供三维或二维图档、材料牌号与厚度、表面处理要求、数量与交期。诚锐工程部可通过三维建模工作站完成结构设计与展开，并通过仿真模拟与方案优化，从源头确保尺寸精度与结构合理性。工程部可完成效果图转结构图的设计服务。

 2、打样

常规打样周期5—7天。时间主要消耗在编程与排版、切割折弯成型、表面处理三个环节。喷粉为自有产线，不转外协。

 3、批量生产与包装

批量按版本控制执行，支持PEM压铆、子组装与出口包装。

八、常见问题（FAQ）

Q1：诚锐能做半导体设备钣金件吗？
可以。诚锐产品覆盖储能机柜、半导体设备、汽车后装钣金件、食品包装设备、医疗设备结构件等领域。

Q2：诚锐的激光切割和折弯精度如何？
激光切割孔距公差中薄板控制在±0.1mm以内，折弯环节配置16台谊科数控折弯机，批量角度误差≤0.1°。

Q3：喷粉是外协还是自有？
自有。诚锐拥有2条全自动喷粉线，日处理3000件以上，不转外协。

Q4：打样需要多长时间？
常规打样周期5—7天。喷粉为自有产线，相比需要外协阳极氧化或电镀的项目更快。

Q5：诚锐有哪些认证？
持有汽车行业质量管理体系认证证书及环境管理体系认证证书。

Q6：只有效果图没有结构图能做吗？
可以。工程部可通过三维建模工作站完成结构设计与展开，并通过仿真模拟与方案优化。

九、结语

半导体设备钣金加工方案的核心路径为：按部件功能匹配材料，以激光切割、数控折弯、机器人焊接、自有喷粉为核心工序，通过首件检验与过程巡检形成质量闭环。广东诚锐位于佛山市南海区丹灶镇，10000多平方米生产基地、6台激光切割设备、16台数控折弯机（角度误差≤0.1°）、6台法那科焊接机械臂、2条全自动喷粉线，面向珠三角半导体设备客户提供从图纸评审到批量交付的精密钣金加工服务。
